Proposta de disseny d'edificis d'estructura d'acer per a una instal·lació de processament de cireres a Xile

Proposta de disseny d'una instal·lació de processament de cireres a Xile, integrat explícitament ambCBC (Hangzhou Xixi Building Co., Ltd.)especificacions i capacitats del producte. CBC és coneguda pels seus edificis d'acer prefabricats d'alta-qualitat, les solucions de-cadenes de fred i l'experiència d'exportació-sobretot a Amèrica Llatina.





Ubicació: Xile (Zona sísmica 3–4 per NCh433.Of2009)

Dimensions de l'edifici: 40 m (L) × 40 m (W) × 5 m (H)

Funció: processament de cireres de qualitat-alimentària amb emmagatzematge frigorífic integrat

Requisits clau:

Interior-segur d'aliments (compatible amb SAG/Xile i FDA-)

Alt rendiment tèrmic (valor U-Inferior o igual a 0,25 W/m²·K)

Total compliment dels codis sísmics xilens

Flux logístic optimitzat per a mercaderies peribles

Nota d'integració de CBC: Aquest disseny aprofita els CBCSistema prefabricat de-cadena de fred (CCPS)-una plataforma modular de construcció d'acer-alimentària desenvolupada per a exportacions agro-industrials.





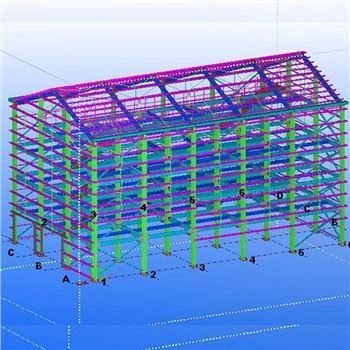

Estructura primària

Sistema: CBCMarc híbrid SMRF+

Columnes i bigues: ASTM A992/Q355B H-seccions (certificació CBC-, CE-marcat)

Nodes de connexió: juntes-resistents al moment cargolat amb amortidors-de dissipació d'energia (opcional per a la Zona 4)

Compliment sísmic:

Dissenyat perNCh433.Of2009 + NCh2369.Of2003(estructures industrials)

CBC ofereixAnàlisi de l'espectre de resposta sísmicacom a part dels lliuraments BIM

Tots els components estructurals de fàbrica-prefabricats amb una tolerància de ±2 mm per a un muntatge ràpid-in situ

CBC Advantage vs. Edificis industrials estàndard

Característica	Instal·lació d'aliments-CBC Cold Chain	Edifici industrial estàndard
Sistema de marcs	CBC SMRF+ amb detalls dúctils	Marc de portal senzill
Embolcall tèrmic	CBCThermaPanel 120(Nucli PIR)	Panells EPS genèrics
Acabat d'higiene	CBCHygiSteel™revestiment interior	Metall nu o pintura
Temps d'execució	8-10 setmanes (de fàbrica al lloc)	12+ setmanes
Experiència d'exportació	>10 instal·lacions de fred a LATAM (incl. Xile, Perú)	Història limitada d'exportació-alimentària





Parets i teulada

Producte: CBC ThermaPanel 120

Nucli: PIR de 120 mm (λ=0.022 W/m·K), classe de foc-B-s1,d0 (EN 13501-1)

Cara interior: 0,6 mmCBC HygiSteel– polièster blanc amb recobriment antimicrobià (certificat NSF/ANSI 51)

Cara exterior: acer recobert de PVDF-de 0,6 mm (resistent als UV-al sol xilè)

Valor U-:0.18 W/m²·K(validat per proves de laboratori de CBC)

Instal·lació: Llengüeta-i-canal amb juntes dobles de silicona; barrera de vapor integrada

Paviment

Sistema: recomana CBCsistema epoxi aplicat-partner(p. ex., Sika o Fosroc) sobre el disseny de reforç de la llosa subministrat per CBC-

Llosa dissenyada per l'equip estructural de CBC amb opció de post{0}}tensió per al control d'esquerdes

Tancament cobert (R=50 mm) per complir amb el rentat





Portes

Portes de personal: d'origen-CBCStainlessGuard™portes (1,0×2,1 m)

Marc d'acer inoxidable 304, nucli aïllat, frontissa de tancament automàtic-

Integrat amb el sistema de gestió d'edificis (BMS) de CBC per al registre d'accés

Portes Logístiques: Sistema de moll CBC RapidSeal™(4 unitats):

Portes ràpides-aïllades de 3,0 × 3,2 m (Albany o Hörmann OEM, CBC-integrades)

Cicle de vida: 100,000+; velocitat de tancament: 1,2 m/s

Emparellada amb CBCThermalDock™refugis inflables

Totes les obertures de les portes-s'han dissenyat prèviament amb la disposició del panell CBC per evitar talls de camp

Windows

Cap a les zones de processament (segons el protocol de seguretat-CBC)

OpcionalCBC VisionPod™(600×600 mm): marc de doble-vidres, ple d'argó-, trencat tèrmicament, només per a sales de control





Zonificació (metodologia CBC ProcessFlow™):

Zona A (recepció): Paret nord – descàrrega directa a la línia de rentat

Zona B (processament): Central 20×30 m – sota CBCCleanSpan™sostre (sense columnes interiors)

Zona C (emmagatzematge en fred): al sud de 10 m de profunditat: es manté a +1 grau mitjançant la interfície de refrigeració integrada CBC-

Zona D (Enviament): Adjacent als molls sud – posada en escena de palets amb carrils FIFO

Flux de material:

Sistemes de transport muntats sobre acer secundari CBC

Sòl dissenyat per al trànsit de carretons elevadors de 5 tones (especificació de reforç de la llosa CBC: Ø12@150mm T&B)





Item	Codi de producte CBC	Quantitat	Notes
Marc d'acer primari	CBC-SMRF-Q355B	65 MT	Inclou plaques de base, cargols d'ancoratge
Panells de paret	CBC-ThermaPanel™120-W	1,520 m²	Superfície neta (després de les deduccions de la porta)
Panells de sostre	CBC-ThermaPanel™120-R	1,600 m²	Amb canaló integrat
Portes de personal	CBC-StainlessGuard™-1021	2 unitats	Blanc, de grau{0}}alimentari
Portes ràpides	CBC-RapidSeal™-3032	4 unitats	Amb sensors de seguretat
Reforç del sòl	CBC-SlabMat-Q355	3,2 MT	Entregat tallat i doblegat
Paquet BIM	CBC-BIM-FoodCold	1 conjunt	Inclou informes sísmics i tèrmics

No inclou el MEP, la planta de refrigeració i l'acabat del sòl (instal·lat pels socis locals sota la supervisió de CBC)





Aplicacions ideals

Envasats de fruites orientats a l'exportació-(cireres, nabius, alvocats)

Centres de cadena de fred amb certificació de la-USDA/UE

Projectes de modernització agrícola recolzats pel govern-(per exemple, iniciatives CORFO)

Clients objectiu a Xile

Exportadors de fruites: Fruit de Garces, Agrícola y Forestal El Carmen, Camposol Xile

Cooperatives: Fruitària, Coopeuchagro{0}}divisions

Operadors logístics: Agrosuper Logística, Cadena de fred de Dole Chile

Projectes Públics: Agències de desenvolupament regional a O'Higgins, Maule i Ñuble

Per què CBC?

Solució-a-extrem: Disseny → fabricació → Suport al despatx de duana xilè

Certificació de qualitat-alimentària: Panells provats segons FDA 21 CFR 175.300 i Xile DS 97/2020

Experiència sísmica: CBC ha lliurat 12+ naus industrials a Xile des del 2017

Col·laboració local: CBC treballa amb empreses d'enginyeria xilenes per a la signatura del codi-





Aquesta instal·lació representa aInstal·lació d'aliments de cadena de fred-CBC clau en màfet a mida per a la indústria d'exportació de cireres de Xile. Mitjançant la integració de CBC'sThermaPanel™, Marc SMRF+, iDisseny de ProcessFlow™, el projecte aconsegueix:

Compliment normatiu(SAG, NCh433, FDA)

Eficiència energètica(Càrrega de refrigeració 30% més baixa que els panells estàndard)

Desplegament ràpid (<90 days from order to weathertight shell)

CBC ofereix suport tècnic complet-incloent-supervisió in situ i coordinació BIM-per garantir un lliurament perfecte a l'exigent entorn sísmic i climàtic de Xile.

Preparat amb els estàndards globals de CBC (Rev. 2025). L'aprovació final requereix segell d'enginyer professional local i permís sanitari SAG.
