Oficina temporal de contenidors Flatpack CBC per a l'empresa PTC de Xile

Disseny, llista de materials i adaptabilitat al mercat de l'oficina temporal de contenidors CBC Flatpack per a Xile PTC Company

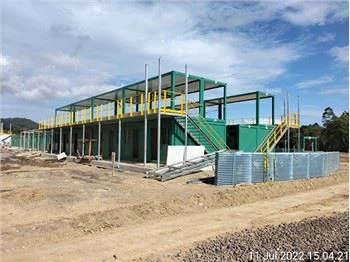

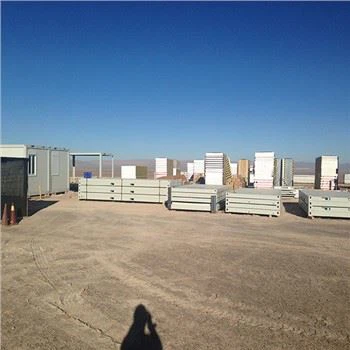

Aquest projecte és una oficina de construcció temporal de dos-pisos construïda per al lloc de construcció de Chile PTC Company, utilitzant cases de contenidors Flatpack estàndard de CBC. Les dimensions estàndard de la casa de contenidors CBC Flatpack són W2438mm × L6000mm × H2591mm. Cada contenidor es compon d'un sostre integral d'escuma de PU (amb circuits prefabricats a la fàbrica), un sòl totalment prefabricat (estructura d'acer amb configuració de via d'aigua, sòl de fibra de ciment i sòl de PVC de 2 mm), 14 unitats de llengüeta-i-panells de paret sandvitx d'EPS (75 mm de gruix, amb portes i finestres prefabricades{1} i finestres CBC fetes a mida). Tot l'edifici consta de 16 contenidors estàndard en total, inclosos 11 contenidors al primer pis i 5 contenidors al segon pis, amb una distribució raonable per satisfer les necessitats funcionals de l'oficina, menjador, sanejament i descans de l'obra.





2.1 Disseny general

L'oficina temporal és un edifici de dos-pisos amb un total de 16 contenidors Flatpack estàndard de CBC. El primer pis està format per 11 contenidors disposats d'oest a est, i el segon pis està format per 5 contenidors, que es col·loquen directament sobre els contenidors del 3r al 7è de la primera planta. El sostre de la resta de contenidors del primer pis es transforma en un balcó accessible, tancat per baranes personalitzades CBC. Al costat nord del primer pis s'instal·la una escala d'acer CBC per connectar el primer i el segon pis per al trànsit vertical.

2.2 Disseny del primer pis (11 contenidors)

Contenidors 1-3 (Més a l'oest): connectats com una gran menjadora integrada. Els tres contenidors estan estretament connectats mitjançant peces de connexió personalitzades CBC i les particions internes s'eliminen per formar un espai gran. Les vies d'aigua prefabricades del sòl del contenidor estan connectades per satisfer la demanda d'aigua de la cantina (com aigua potable i aigua de neteja). Els circuits prefabricats de la coberta d'escuma de PU s'amplien i connecten per instal·lar l'enllumenat i els equips elèctrics necessaris per al menjador.

Contenidors 4-5: s'utilitzen com a lavabos. El contenidor 4 està dissenyat com a vàter per a homes i el contenidor 5 està dissenyat com a vàter per a dones. El sistema de vies navegables prefabricades del sòl del contenidor s'utilitza per instal·lar paelles d'okupació, rentamans i altres instal·lacions sanitàries, i el sistema de drenatge està connectat a la canonada de drenatge temporal del lloc. Les portes i finestres prefabricades dels panells de paret es mantenen per garantir la ventilació i la il·luminació al vàter.

Contenidors 6-7: S'utilitzen com a vestidors i banys públics. El contenidor 6 és el vestidor, amb taquilles senzilles instal·lades (fixades a l'estructura d'acer del contenidor); El contenidor 7 és el bany públic, que utilitza la via d'aigua prefabricada del contenidor per instal·lar dutxes i piques, i fa una bona feina de tractament impermeable al terra de PVC de 2 mm. Els panells de paret estan equipats amb finestres de ventilació per evitar l'acumulació d'humitat.

Contenidors 8-10: connectats com una gran-oficina espacial, desplaçats 1,5 metres cap al sud en conjunt en relació als contenidors 1-7 i 11. Els tres contenidors estan connectats en un tot, amb les particions internes eliminades per formar una àrea d'oficina oberta perquè el personal del lloc pugui treballar. S'utilitzen els circuits prefabricats i la il·luminació al sostre i s'instal·len preses addicionals segons les necessitats. Les portes i finestres prefabricades dels panells de paret s'ajusten adequadament per garantir una bona il·luminació i ventilació.

Contenidor 11: desplaçat 1,5 metres cap al sud en relació amb els contenidors 8-10 (3 metres cap al sud en relació amb els contenidors 1-7), utilitzat com a oficina del gerent independent. El contenidor conserva la seva estructura independent original, amb un escriptori, una cadira i un arxiu col·locats a l'interior. La porta i la finestra prefabricades del panell de paret s'utilitzen com a finestra d'entrada i sortida i d'il·luminació, i el circuit intern està connectat per instal·lar aire condicionat, il·luminació i altres equips.



2.3 Disseny del segon pis (5 contenidors)

El segon pis es compon de 5 contenidors, que es col·loquen respectivament directament a sobre dels contenidors 3r al 7è del primer pis i connectats a una gran-oficina espacial. Els 5 contenidors estan estretament connectats mitjançant peces de connexió personalitzades de CBC, i les particions internes s'eliminen per formar una àrea d'oficina oberta per a l'equip directiu. El sostre prefabricat d'escuma de PU (amb circuits) i el sòl de cada contenidor es mantenen i connecten. Els panells de paret dels costats est i oest estan equipats amb finestres addicionals per augmentar la il·luminació. Els costats sud i nord del segon pis estan equipats amb baranes (coherents amb les baranes del balcó del primer pis) per garantir la seguretat.

2.4 Disseny d'instal·lacions auxiliars

Escala d'acer CBC: Instal·lada al costat nord del primer pis, entre els contenidors 8 i 9, connectant el primer pis i el segon pis. L'escala està feta amb una estructura d'acer personalitzada CBC, amb una amplada d'1,2 metres, esglaons anti-lliscants i passamà a banda i banda (d'acord amb l'estil de la barana del balcó). L'escala es fixa a l'estructura d'acer del contenidor per garantir l'estabilitat i complir els requisits sísmics de Xile.

Balcó accessible: Les cobertes dels contenidors 1-2, 8-11 del primer pis es transformen en balcons accessibles (el sostre dels contenidors 3-7 està cobert pels contenidors del segon pis). El sostre d'escuma de PU del contenidor s'utilitza com a terra del balcó, i les baranes personalitzades CBC (alçada 1,1 metres) s'instal·len al voltant del balcó per garantir la seguretat. Les baranes es fixen a les columnes del contenidor per garantir l'estabilitat.

Peces de connexió: tots els contenidors (inclosa la connexió entre el primer i el segon pis i la connexió entre els contenidors adjacents al mateix pis) es connecten mitjançant perns de connexió personalitzats d'alta -resistencia i tires de segellat per garantir l'estabilitat general de l'edifici i evitar fuites d'aigua i d'aire.

Ampliació d'aigua i electricitat: A partir del sistema prefabricat d'aigua i electricitat del contenidor, ampliar les canonades i circuits d'aigua per satisfer les necessitats funcionals de cada àrea (com ara la menjadora, el bany i l'aire condicionat de l'oficina). Les canonades i els circuits d'aigua adopten materials resistents a la corrosió-per adaptar-se al clima local de Xile.





La llista de materials es divideix en tres parts: components estàndard del contenidor, materials auxiliars i de connexió personalitzats i materials funcionals addicionals, que garanteixen la precisió i el detall de la referència de construcció. Tots els materials compleixen els estàndards pertinents de Xile i els requisits de qualitat de CBC Company.

3.1 Components dels contenidors estàndard (16 contenidors en total)

Nom del material	Especificació/Model	Quantitat	Dosi (kg)	Observacions
Sostre d'escuma de PU integral (amb circuit prefabricat)	W2438×L6000mm, amb cables prefabricats i llums	16 peces	2880	Estàndard CBC, cada 180 kg; circuit prefabricat en fàbrica
Terra prefabricada	W2438×L6000mm, estructura d'acer + canal d'aigua + sòl de fibra de ciment + 2mm sòl de PVC	16 peces	5760	Estàndard CBC, cada 360 kg; via navegable prefabricada per a ús diari
Panell de paret sandvitx de llengüeta-i-EPS	75 mm de gruix, amb portes i finestres prefabricades	224 peces	7840	14 peces per contenidor, cadascuna de 35 kg; portes i finestres prefabricades
Columna personalitzada de CBC	H2591mm, estructura d'acer, personalitzada per CBC	64 peces	3840	4 peces per contenidor, cadascuna de 60 kg; s'utilitza per suportar el sostre i connectar pisos
Accessoris prefabricats per a portes i finestres	A joc amb el panell de paret, marc d'aliatge d'alumini	32 jocs (16 portes, 16 finestres)	512	1 porta i 1 finestra per contenidor, cada set de 16 kg
Accessoris de circuits prefabricats	Interruptors, endolls, cables, llums	16 conjunts	256	Coincidint amb el circuit del sostre d'escuma PU, cada conjunt de 16 kg
Accessoris prefabricats per via navegable	Conduccions d'aigua, vàlvules, connectors	16 conjunts	384	A joc amb el sòl prefabricat, cada conjunt 24 kg
Subtotal de components estàndard	-	-	21472	-



3.2 Connexió personalitzada i materials auxiliars

Nom del material	Especificació/Model	Quantitat	Dosi (kg)	Observacions
Pern de connexió personalitzat-d'alta resistència CBC	M20×80, grau 10,9, anticorrosió	800 peces	720	S'utilitza per connectar contenidors i pisos adjacents; cada 0,9 kg
Tira de segellat	Material EPDM impermeable i resistent a la pols	1000 metres	500	S'utilitza per a buits de connexió de contenidors; 0,5 kg per metre
Escala d'acer personalitzada CBC	Amplada 1,2 m, estructura d'acer, esglaons anti-lliscants	1 conjunt	800	Connecteu la primera i la segona planta, amb passamans; disseny anti-sísmic
Barana de balcó personalitzada CBC	Alçada 1,1 m, estructura d'acer, anticorrosió	80 metres	960	S'utilitza per al balcó accessible al primer-pis i al perímetre del segon-pis; 12 kg per metre
Biga de connexió d'acer	H200×100×5×8, estructura d'acer	30 peces	720	S'utilitza per reforçar la connexió entre contenidors; cada 24 kg
Pintura anticorrosió	Anti-òxid, anti-ultraviolat, adequat per al clima de Xile	50 barrils	500	10 kg per barril; s'utilitza per a components d'acer com ara escales i baranes
Subtotal de materials auxiliars personalitzats	-	-	4200	-



3.3 Materials funcionals addicionals

Nom del material	Especificació/Model	Quantitat	Dosi (kg)	Observacions
Instal·lacions sanitàries	Paelles a la gatzoneta, rentamans, dutxes	1 conjunt (6 paelles a la gatzoneta, 4 lavabos, 4 dutxes)	360	S'utilitza per a lavabos (contenidors 4-5) i banys (contenidor 7)
Prolongació de la canonada d'aigua	Material de PVC, Φ50/Φ32	200 metres	200	Ampliar via d'aigua prefabricada per connectar els sanitaris i el menjador
Ampliació del circuit	Fil de coure, 2,5 mm²/4 mm²	300 metres	150	Ampliar el circuit prefabricat per instal·lar endolls i aparells d'aire condicionat addicionals
Endolls i interruptors addicionals	Impermeable, grau industrial	50 conjunts	50	S'utilitza per a oficines, menjador i altres zones; cada 1 kg
Recobriment impermeable	Recobriment impermeable de poliuretà	20 barrils	200	10 kg per barril; utilitzat per al bany (contenidor 7) i terra de balcó
Armari	Estructura d'acer, porta única	20 peces	600	S'utilitza per a vestidors (contenidor 6); cada 30 kg
Finestra addicional	Aliatge d'alumini, 1,2 m×1,0 m, amb vidre	10 peces	320	S'ha instal·lat als contenidors del segon-pis per augmentar la il·luminació
Subtotal de materials funcionals addicionals	-	-	1880	-



3.4 Dosificació total del material

Dosi total dels components estàndard del contenidor: 21472 kg (21,47 tones)

Dosi total de materials auxiliars personalitzats: 4200 kg (4,20 tones)

Dosi total de materials funcionals addicionals: 1880 kg (1,88 tones)

Dosi total de tot el projecte: 27552 kg (27,55 tones)



4.1 Alt grau de prefabricació i construcció ràpida

Tots els components de la casa de contenidors CBC Flatpack (sostre, terra, panells de paret, columnes) estan prefabricats a la fàbrica, inclosos els circuits, vies d'aigua, portes i finestres. A l'obra, només es requereix el muntatge i la connexió, la qual cosa redueix molt el període de construcció. Per a aquest projecte d'oficines temporals de dos-pisos, el muntatge-in situ es pot completar en un termini de 15 dies, que és molt més ràpid que l'estructura tradicional de maó-formigó, satisfent de manera efectiva les necessitats urgents de l'obra d'oficina temporal.



4.2 Forta mobilitat i reutilització

La casa de contenidors adopta un disseny modular i cada contenidor és una unitat independent, que es pot desmuntar, moure i reutilitzar de manera flexible. Un cop finalitzat el projecte de construcció de l'empresa PTC, l'oficina temporal es pot desmuntar i transportar a altres llocs de construcció per tornar-la a muntar, reduint el malbaratament de materials i els costos de construcció. Al mateix temps, els danys al lloc de construcció són petits durant el desmuntatge i el muntatge, la qual cosa s'ajusta al concepte de construcció verda.



4.3 Bona estabilitat estructural i rendiment sísmic

La casa de contenidors està formada per columnes d'estructura d'acer d'alta-resistencia i peces de connexió, amb una gran estabilitat general. Combinat amb el disseny anti-sísmic de l'escala d'acer i les bigues de connexió, pot complir els requisits d'intensitat sísmica de Xile (fins a 9 graus). El sostre integral d'escuma de PU i els panells de paret sandvitx EPS tenen una bona resistència al vent, que poden adaptar-se al fort vent a les zones costaneres de Xile.



4.4 Funcions completes i ús còmode

El sòl prefabricat del contenidor està equipat amb un sistema complet de via d'aigua i un terra de dues capes (sòl de fibra de ciment + terra de PVC), impermeable i resistent al desgast-; el sostre integral d'escuma de PU té un bon rendiment d'aïllament tèrmic i circuits prefabricats, que poden satisfer les necessitats d'il·luminació i equips elèctrics; els panells de paret sandvitx d'EPS tenen un bon aïllament tèrmic i efectes d'aïllament acústic, creant un ambient de treball i de vida còmode per al-personal del lloc. La disposició raonable del projecte (menjador, lavabo, despatx, vestidor) també compleix les necessitats multi-funcionals de l'obra.



4.5 Econòmic i respectuós amb el medi ambient

La casa de contenidors té un cost de construcció baix, un període de construcció curt i es pot reutilitzar moltes vegades, cosa que redueix molt el cost integral dels edificis temporals. Al mateix temps, la prefabricació de fàbrica redueix els-residus de construcció in situ i els materials són reciclables, la qual cosa està en línia amb la tendència global de desenvolupament ecològic i baix-de carboni. A més, el tractament anticorrosió dels components d'acer allarga la vida útil de l'edifici, reduint encara més el cost del manteniment posterior.



L'oficina temporal de contenidors CBC Flatpack, amb els seus avantatges de construcció ràpida, forta mobilitat, funcions completes i bona estabilitat, té un ampli àmbit d'aplicació, incloent principalment els camps següents:

5.1 Instal·lacions temporals d'obra

S'utilitza principalment com a oficines temporals, dormitoris, menjadors, lavabos, vestidors i altres instal·lacions en obres de construcció (com ara construcció d'edificis, construcció de carreteres, construcció de ponts, etc.), que poden satisfer les necessitats de vida i treball del personal del lloc-. Aquest projecte és una aplicació típica a les obres de l'empresa Xile PTC.



5.2 Salvament d'emergència i socors en cas de desastre

En cas de desastres naturals (terratrèmols, inundacions, tifons, etc.), la casa de contenidors es pot transportar ràpidament a la zona del desastre i muntar-se en cases de reassentament temporal, punts mèdics, centres de comandament, etc., a causa de la seva ràpida velocitat de muntatge i una gran mobilitat, que proporciona un suport oportú per al rescat d'emergència i desastres.



5.3 Equipaments comercials i públics temporals

Es pot utilitzar com a instal·lacions comercials temporals (botigues temporals, sales d'exposicions, estands) i equipaments públics (hospitals temporals, escoles, centres de serveis comunitaris) en àrees amb necessitats temporals, com ara renovació urbana, activitats a gran-escala i zones remotes amb infraestructures poc desenvolupades.



5.4 Empreses industrials i mineres Edificis temporals

A les empreses industrials i mineres (mines, fàbriques, etc.), es pot utilitzar com a oficines temporals, sales de torns, magatzems i sales de manteniment per al-personal del lloc, adaptant-se al dur entorn de treball de les zones industrials i mineres amb la seva forta estabilitat estructural i rendiment anticorrosió-.



5.5 Àrees remotes i operacions de camp

Per a les operacions de camp (exploració geològica, exploració de petroli, construcció d'energia, etc.) i zones remotes amb un transport incòmode i una infraestructura poc desenvolupada, la casa de contenidors és fàcil de transportar i muntar, i pot proporcionar un espai de vida i treball temporal estable i còmode per al personal.



Els principals mercats de CBC inclouen Xile, Filipines, Papua Nova Guinea, Sud-àfrica i altres països. La casa de contenidors CBC Flatpack, amb el seu disseny modular i rendiment ajustable, es pot adaptar a les diferents condicions naturals, necessitats del mercat i estàndards rellevants de cada país mitjançant ajustos senzills, mostrant una bona adaptabilitat al mercat.

6.1 Mercat de Filipines

Filipines es troba a la zona climàtica del monsó tropical, amb temperatures altes, pluges abundants, tifons freqüents (velocitat bàsica del vent de fins a 50 m/s) i terratrèmols freqüents (intensitat sísmica de fins a 7-8 graus). Les mesures d'ajust d'adaptabilitat de la casa de contenidors són les següents: 1) Ajust de la resistència al vent: enforteix la connexió entre contenidors, augmenta el nombre de cargols de connexió i bigues de connexió i optimitza l'estructura del sostre per millorar la resistència al vent; 2) Ajust sísmic: afegiu coixinets d'aïllament antisísmic a la part inferior de les columnes del contenidor per reduir l'impacte dels terratrèmols i utilitzeu nodes de connexió més flexibles per millorar la ductilitat de l'estructura; 3) Ajust anti-i la corrosió-a prova d'humitat: adopteu pintura anticorrosió-de grau superior-per als components d'acer per adaptar-se al clima marí humit i salat, i afegiu capes a prova d'humitat als panells de paret i als sòls per evitar l'acumulació d'humitat; 4) Ajust del drenatge: optimitzeu el pendent del sostre i afegiu canonades de drenatge addicionals per garantir un drenatge suau en cas de pluja intensa. La casa de contenidors es pot utilitzar com a instal·lacions temporals per a llocs de construcció, cases de reassentament d'emergència i altres camps a les Filipines, satisfent les necessitats del mercat local.



6.2 Mercat de Papua Nova Guinea

Papua Nova Guinea es troba a la zona climàtica de la selva tropical, amb temperatures elevades, alta humitat, pluges abundants, terratrèmols freqüents i condicions geològiques complexes (moltes zones muntanyoses, poca capacitat de suport de la base). Les mesures d'ajust d'adaptabilitat són les següents: 1) Ajust de fonamentació: per a zones amb poca capacitat de suport de fonamentació, adopteu fonaments de cintes o fonaments de pila per millorar la capacitat de suport; 2) Ajust de la ventilació i la prova d'humitat-: augmenta el nombre de finestres i instal·leu ventiladors per millorar la ventilació interior i utilitzeu materials bàsics d'EPS a prova d'humitat-per als panells de paret per evitar la corrosió per humitat; 3) Ajust de transport i construcció: divideix els components grans en petites seccions per al transport per adaptar-se al trànsit poc desenvolupat a les zones muntanyoses i adopta mètodes de connexió senzills i fàcils de--construir per adaptar-se al nivell de construcció local; 4) Ajust de la resistència sísmica i del vent: consulteu els codis de disseny sísmic locals, optimitzeu el sistema estructural per millorar el rendiment sísmic i reforçeu el sostre i els panells de paret per resistir forts vents i fortes pluges. La casa de contenidors és molt adequada per a oficines temporals, dormitoris i altres instal·lacions a les obres de construcció i zones mineres de Papua Nova Guinea.



6.3 Mercat de Sud-àfrica

Sud-àfrica té un clima subtropical, amb una gran diferència de temperatura entre el dia i la nit, una forta radiació solar, forts vents ocasionals i terratrèmols (intensitat sísmica de fins a 6-7 graus) i una humitat elevada en algunes zones. Les mesures d'ajust de l'adaptabilitat són les següents: 1) Ajust d'aïllament tèrmic: afegiu una capa de cotó d'aïllament tèrmic entre el sostre i els panells de la paret per millorar el rendiment d'aïllament tèrmic, i utilitzeu plaques d'acer de color amb recobriment anti-ultraviolat per frenar l'envelliment causat per la forta radiació solar; 2) Ajust anti-corrosió: Adopteu galvanització en calent-per immersió + tractament de pintura anticorrosió per als components d'acer per adaptar-se a la humitat i el clima locals i allargar la vida útil; 3) Ajust de la diferència de temperatura: establiu juntes de dilatació a l'estructura per alliberar l'estrès causat per l'expansió i la contracció tèrmica, evitant la deformació estructural; 4) Ajust de vent i sísmica: augmentar adequadament la mida de la secció de columnes i bigues de connexió per millorar la resistència al vent i el rendiment sísmic. La casa de contenidors es pot utilitzar com a oficines temporals, instal·lacions comercials i cases de reassentament d'emergència a Sud-àfrica, satisfent la demanda del mercat local d'edificis temporals amb estalvi d'energia, protecció del medi ambient i estabilitat.



6.4 Resum de l'adaptabilitat del mercat

La casa de contenidors CBC Flatpack té un disseny modular i estandarditzat, i els seus components bàsics (sostre, terra, panells de paret) es poden ajustar segons el clima local (temperatura, pluja, velocitat del vent), les condicions geològiques (capacitat de suport de la base, intensitat sísmica), les necessitats del mercat (requisits funcionals, nivell de construcció) i els codis rellevants de cada país. Té una bona adaptabilitat als principals mercats de CBC (Xile, Filipines, Papua Nova Guinea, Sud-àfrica, etc.), pot cobrir les diverses necessitats dels diferents mercats d'edificis temporals i té àmplies perspectives de mercat.



L'oficina temporal de dos-pisos dissenyada per a l'empresa Xile PTC que utilitza cases de contenidors Flatpack estàndard de CBC compleix totalment les necessitats funcionals del lloc de construcció, amb un disseny raonable, instal·lacions completes i una llista de materials detallada i precisa per a la referència de la construcció. La casa de contenidors CBC Flatpack té els avantatges d'una construcció ràpida, una gran mobilitat, una bona estabilitat, funcions completes, economia i protecció del medi ambient, i té un ampli àmbit d'aplicació, que es pot utilitzar àmpliament en llocs de construcció, rescat d'emergència, empreses industrials i mineres i altres camps. Al mateix temps, mitjançant senzills ajustaments adaptatius, la casa de contenidors pot satisfer les diferents necessitats dels altres mercats principals de CBC (Filipines, Papua Nova Guinea, Sud-àfrica, etc.), mostrant una forta competitivitat del mercat i àmplies perspectives de desenvolupament.
