Instal·lació de campament modular de contenidors per al jaciment miner d'AMMAN - Indonèsia



1️⃣ Client: PT AMMAN Mineral Internasional (Indonèsia)

2️⃣ Ubicació: jaciment miner d'illa remota, Indonèsia

3️⃣ Àmbit: construcció de 6 edificis de campaments modulars idèntics de dos-plantes per allotjar la mà d'obra

4️⃣ Unitats modulars: CBC Standard Flatpack Container House

5️⃣ Dimensions: W 2.438 mm × L 6.000 mm × H 2.700 mm

6️⃣ Unitats totals: 6 edificis × 80 unitats=480 cases contenidors



Distribució per edifici:

▶️ Dues plantes, cadascuna amb 40 habitacions (40 contenidors)

▶️ Sales disposades en dues files-a-de darrere (20 + 20)

▶️Passadissos exteriors als dos costats llargs (sense passadís intern)

▶️Accés mitjançant escales d'acer exteriors a cada extrem



Acabat arquitectònic:

▶️Exterior de l'edifici (parets contenidors): Blau (RAL 5010)

▶️Passadissos, escales, baranes: Groc (RAL 1021) amb sistema de pintura protectora de 300 µm

▶️Coberta: estructura lleugera de sostre d'acer galvanitzat a tot l'edifici (mono-pendient o gable, pendent de -5 graus)



Transport i logística:

🌏 4 contenidors flatpack empaquetats com 1 unitat de transport

🌏 2 paquets (8 contenidors) caben en 1 contenidor d'enviament High Cube (HQ) de 40 peus.

🌏 Volum total d'enviament: 480 ÷ 8=60 × contenidors HQ de 40 peus, més HQ de 15 x 40 peus per a tots els passadissos, escales, passamans, sostre i sanitaris.



✅ Desplegament ràpid

El disseny flatpack de CBC redueix el volum de transport en un 75% en comparació amb els contenidors tradicionals

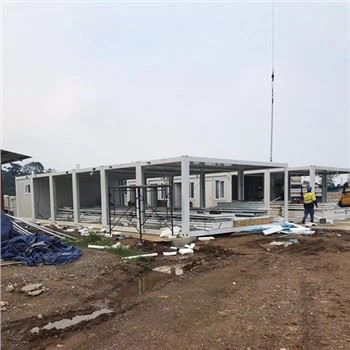

Temps de muntatge al lloc-: < 30 dies per edifici amb un equip reduït

Flux de treball paral·lels: preparació de la base mentre arriben els mòduls

✅ Durabilitat provada en entorns marins tropicals

Les unitats CBC inclouen marcs d'acer galvanitzat Z275, aïllament d'escuma PU i segells de grau-marin

El sistema de pintura de 300 µm en elements de circulació supera la norma ISO 12944 C5-M (classe de corrosió marina)

La integració del sostre i el mòdul evita l'entrada d'aigua-crítica per a les illes indonècies de fortes-pluges

✅Eficiència logística

8 unitats per contenidor HQ de 40 peus maximitzen l'espai del vaixell

Despatx duaner simplificat (codi HS estandarditzat per a habitatges modulars)

No calen grues pesades-mòduls muntats amb manipuladors telescòpics

✅ Compliment i comoditat

Compleix amb els estàndards SNI d'Indonèsia per a l'habitatge de treballadors temporals

Cada habitació inclou: parets/sostre aïllant, finestra corredissa, porta, endolls elèctrics, ventilador de sostre, fontaneria i sistema elèctric;

Ventilació-creuada natural mitjançant disseny-dual

✅ Escalabilitat i flexibilitat futura

Els edificis es poden desmuntar i traslladar

Mòduls addicionals fàcilment integrats per a l'expansió del campament



1 distribució de l'edifici (per unitat)



Paràmetre	Valor
Petjada de l'edifici	24.38 m (W) × 60.0 m (L)
Recompte de pisos	2
Habitacions per planta	40 (20 per costat)
Amplada del passadís	1,5 m (exterior, en voladís o recolzat)
Alçada-a-del pis	2,9 m (inclosa la profunditat estructural)
Alçada total de l'edifici (al ràfec)	-6.2 m
Volant del sostre	0,6 m per tots els costats

Nota: els contenidors es col·loquen directament sobre un sòcol de formigó anivellat o una base de pila de cargol.



2 Sistema de coberta

Estructura: corretges de secció-C-formades en fred sobre encavallades d'acer lleuger o marcs de portal

Envergadura: 24,38 m (envergadura lliure o amb suport central si cal)

Revestiment: xapa d'acer galvanitzat ondulat BMT de 0,5 mm (blau, estètica a joc)

Drenatge: Canalons de caixa + baixants als extrems



3 Circulació

Escales: Dues escales d'acer exteriors per edifici (una a cada extrem)

Amplada: 1,2 m

Peldaños: Reixa d'acer o placa de quadres

Baranes: Tub galvanitzat Ø48 mm, pintat de groc

Passarel·les: cobertes d'acer en voladís o amb columnes-suportades amb superfície-resistent al lliscament

---



Item	Descripció	Quantitat	Notes
Mòduls de contenidors	CBC Flatpack House (2.438×6.0×2.7 m)	80 unitats	Pre-equipat amb portes, finestres, aïllament, electricitat-
Acer estructural (sostre)	C200–C250 corretges i encavallades (grau 300)	-8.500 kg	HDG o pintat
Estructura del Passeig	Bigues SHS/RHS, suports de reixeta	-3.200 kg	Pintat de groc (sistema de 300 µm)
Torres d'escales	Llargs, replà, passamà	2 conjunts	Pintura groga, peus-antilliscants
Revestiment de coberta	0,5 mm galv. xapa d'acer	1,600 m²	Color blau-revestit
Elements de fixació i accessoris	Perns, clips, ancoratges, segelladors	-	Resistent{0}}a la corrosió
Sistema de pintura	Recobriment epoxi/poliuretà de 300 µm	-1.200 m² (zones grogues)	Per a passarel·les, escales, baranes

Total per a 6 edificis

Contenidors: 480 unitats

Sostre d'acer: 51.000 kg

Passarel·la/escala d'acer: 19.200 kg

Revestiment de coberta: 9,600 m²

Enviament: Contenidors HQ de 60 × 40 peus
